近年來，在整個LED行業，無論是媒體還是廠商都更“集中火力”于“點間距”上，至于如何提升產品的可靠性、舒適性？如何提升產品的“人機交互”體驗？卻多少有些忽略。而未來的大屏領域，必然不單純是各項硬件指標的升級，更應該是智能化、人性化。觸控、書寫功能則是實現“人機交互”的基礎支撐。
2017年11月，威創推出可觸控、可書寫的COB小間距LED系統，在大屏領域開啟了“人機交互”新體驗。
COB小間距LED“觸控”功能演示
SMD小間距LED實現“觸控”的困難
第一代SMD產品想要實現觸控，首先要在整個大屏系統上覆蓋一整塊保護膜，然后通過紅外感應框?qū)崿F(xiàn)。但這種方式會隨之產生一系列問題：一、整個系統散熱困難。SMD通過四個焊腳向外散熱，被保護膜覆蓋后，系統空間密閉，散熱將受到影響。二、后期維護困難。整塊保護膜安裝后，基本上意味著SMD前維護功能消失。三、安裝、運輸不僅成本陡增，也更困難。

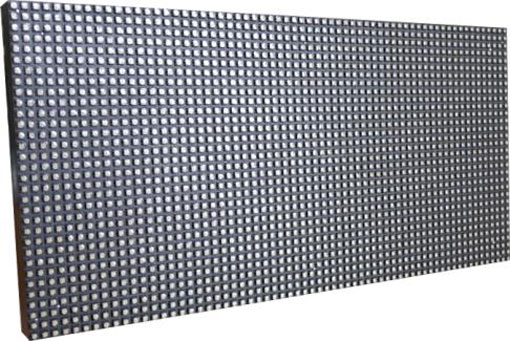

SMD小間距LED
COB小間距LED的“觸控”優勢
COB小間距LED，主要通過硅樹脂將晶元、引線直接封裝在電路板上，實現整體灌封，屏體表面平整無縫隙、可隨意觸摸。對比于SMD，COB在實現”人機交互”上有先天優勢。
COB小間距LED
具備“觸控功能”的威創COB小間距LED系統，主要利用紅外掃描多點技術（默認10點），實現多點流暢觸摸效果，可根據用戶實際需求定制實現有效觸摸區域。
“觸控”功能應用豐富，支持超過20個以上的主流應用，包括PowerPoint等辦公軟件、IE等各類瀏覽器，GOOGLE
EARTH等應用程序，完全滿足控制室、決策室、會議室等場景下的日常業務需求。
可觸控、可書寫LED
除觸控功能外，COB小間距LED產品更具備累積壞點率極低、觀看舒適、無摩爾紋、防潮防塵防磕碰等優勢，有效克服了第一代SDM小間距LED產品的壞點不斷累積、長時間/近距離觀看很不舒適、無三防效果的“先天缺陷”。
今年8月，從國家科技部傳來消息，COB顯示技術獲得國家“十三五”
“戰略性先進電子材料”重點立項，確立了COB技術相較于SMD技術的先進性。
COB小間距LED的市場化進程
新技術必須要廣泛應用于市場之中才能實現價值。這兩年來，作為率先邁出COB小間距市場開拓征程的威創，在推進COB小間距LED技術產品化、市場化的進程中不遺余力。基于多年大屏拼接市場的經驗、積累及領導能力，目前，威創已建設了近百個COB小間距LED項目，銷售額也早已突破“億元大關”。威創在將這項技術切實推到市場、面向用戶的同時，也在推動著整個COB產業鏈的不斷完善。
威創COB小間距LED系統
就COB技術本身而言，也需要持續的探索和創新。大量項目的建設，不僅有效驗證了COB技術的市場價值，也促使了這項技術基于用戶應用需求進行更多的提升。威創可觸控、可書寫COB小間距LED的誕生就是如此。
|
